| 加工定制：是 | 品牌：恒瑞金 | 型号：WDW-200 |
| 类型：电子万能试验机 | 测量范围：0.8-200kN | 精度：0.5级 |
| 调速范围：0.005～500mm/minmm/min | 最大负荷：200kN | 拉伸空间：1200mm |
| 变形测量范围：0.2%～***FS | 力控速率调节范围：0.005～5%FS/s | 试验力分辨力：1/±300000（全程分辨力不变） |
一．产品型号: WDW-50/100/200

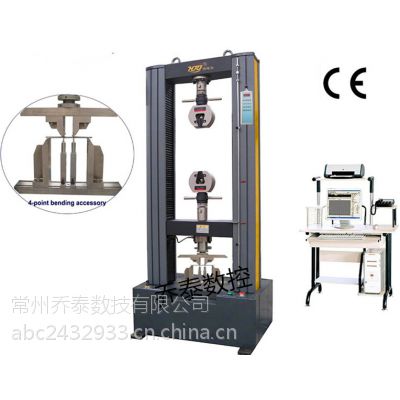

二. 产品名称: 微机控制电子万能试验机
微机控制电子式万能试验机，主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
7、产品设计、制造、检验依据下列标准相关条款
1）、GB/T2611-2007《试验机通用技术要求》
2）、GB/T16491-2008《电子万能材料试验机》
3）、JJF1103-2003《万能试验机计算机数据采集系统评定》
4）、JJG139－1999《拉力、压力和万能试验机的检定规程》
5）、YY0342-2002《接骨板弯曲强度与刚度的测定》
三.主要技术参数
序号 | 项目内容 | 技术参数 | |||
|
| WDW-50 | WDW-100 | WDW-200 | WDW-300 |
1 | 试验机 | 50KN | 100KN | 200KN | 300KN |
2 | 试验力分辨力 | 1/±300000（全程分辨力不变） | |||
3 | 试验力有效测量范围 | 0.4%～***FS | |||
4 | 试验力示值相对误差 | ≤±0.5% | |||
5 | 变形测量范围 | 0.2%～***FS | |||
6 | 变形示值相对误差 | ≤±0.5% | |||
7 | 横梁移动速度范围 | 0.005～500mm/min | |||
8 | 横梁移动行程 | 950mm | 1000mm | 1200mm | |
9 | 有效试验宽度 | 400mm | 500mm | 600mm | |
10 | 力控速率调节范围 | 0.005～5%FS/s | |||
11 | 力控速率控制精度 | 速率＜0.05%FS/s时，为设定值的±2%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内 | |||
12 | 变形速率控制精度 | 速率＜0.05%FS/s时，为设定值的±2%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内 | |||
13 | 位移速率调节范围 | 0.005～500mm/min | |||
14 | 位移速率控制精度 | 速率＜0.5mm/min时，为设定值的±1%以内；速率≥0.5mm/min，为设定值的±0.2%以内 | |||
15 | 电源电压（必须有可靠的接地措施） | 220V±10% 50Hz | 220V±10% 50Hz | 380V±10% 50Hz | 380V±10% 50Hz |
16 | 机器功率 | 750W | 1500W | 3KW | 5KW |
17 | 试验机主机尺寸 | 760x700x1760mm | 860x700x1950mm | 1220×1040×2470 mm | |
18 | 试验机主机重量 | ≈600kg | ≈800kg | ≈ 1700kg | ≈ 1700kg |
四.试验机主要配置
名称 | 内 容 | 备注 |
主机 | 门式结构框架；双空间； 外罩板采用汽车烤漆工艺处理 预紧力高精密滚珠丝杠副 | 1台 2套 |
驱动系统 | 交流伺服调速电机及控制器； 同步齿形带 | 1套 |
控制系统 | 全数字闭环测量控制系统SmartTest8800，具备负荷、变形、位移三闭环控制，各控制环间可自动而且无冲突切换。测控制系统具备多通道功能；通过国家钢铁材料测试中心测试 | 1套 |
负荷传感器 | 进口 高精度 | 1只 |
遥控盒 | 方便、快捷的控制横梁移动 | 1只 |
安全保护装置 |
| 1套 |
四点抗折装置 | 下支座跨度0～400mm可调； 上支座跨度0～200mm可调，铰链结构，可自动找平； | 1套 |
弯曲变形测量 | 位移传感器（LVDT） 量程0～10mm，精度0.05％ | 1套 |
压缩附具 | ￠150mm | 1套 |
计算机 | 联想 19寸液晶/2G/250G | 1台 |
打印机 | HP*A4 彩色喷墨 | 1台 |
随机工具 |
| 1套 |
随机技术资料 |
| 1套 |
试验机专用软件 |
| 1套 |
