一．试验机功能概述

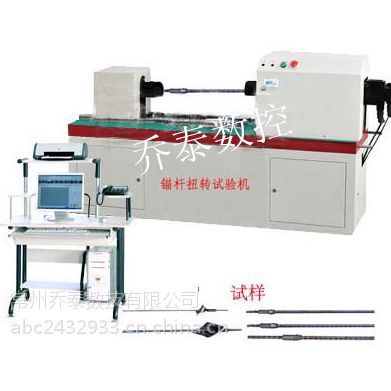

微机控制锚杆扭转试验机是由加载系统、传动系统、数据采集处理系统及计算机测量控制显示系统等组成，适用于金属材料、非金属材料以及各类构件如树脂锚杆、传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示，STC8800数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
试验测试功能：WinXP中文操作平台，具有变结构PID参数调节功能，实现扭矩、应力、扭转角度全闭环控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。
本试验机设计、制作依标准
MT/T 1061-2008 《树脂锚杆 玻璃纤维增强塑料杆体及附件》
JB/T9370—1999《扭转试验机技术条件》
二．试验机主要技术参数：
1 扭矩：±200Nm；
2 试验机准确度等级：1级；
3 扭矩测量范围：2%～***FS;
4 扭矩示值相对误差：示值的±1%以内；
5 扭矩分辨力：扭矩的1/±200000（全程不变化）；
6 扭转角测量范围：0～10000°；
7 扭转角示值相对误差：示值的±1%以内；
8 扭角分辨力： 0.1°
9 扭角示值相对误差：示值的±1%以内；
10扭转速度：0-250r/min
11扭转速度相对误差：设定值的±1%以内；
12夹头间距离:100～2000mm
13 夹持长度：2000mm；
14电源电压及功率：AC380V 50Hz； 5.5kW
15主机外形尺寸（长×宽×高）：≈3150×450×1000mm
16机器重量：≈1200kg
三、试验机主要配置：
1 主机框架及传动部分 一套；
2 全数字交流伺服电机及调速系统 一套；
3 摆线针轮精密减速机 一台；
4 200Nm扭矩传感器 一只；
5 基于DSP的全数字闭环测控系统一套：
（1）实现全数字三闭环（应力、应变、扭角）控制；
（2）基于DSP的控制系统平台；
（3）采用USB通讯；
（4）高精准数据采集处理系统
6、微机： 联想19寸液晶/2G/250G 一台
7、打印机：彩色喷墨HP/A4
8、专用扭转夹具 一套；
9、标定杠杆 一套
10、砝码托盘 一件
11、随机工具 一套
12、随机文件 一套
13、专用试验软件 一套；
